Treuils / gearless

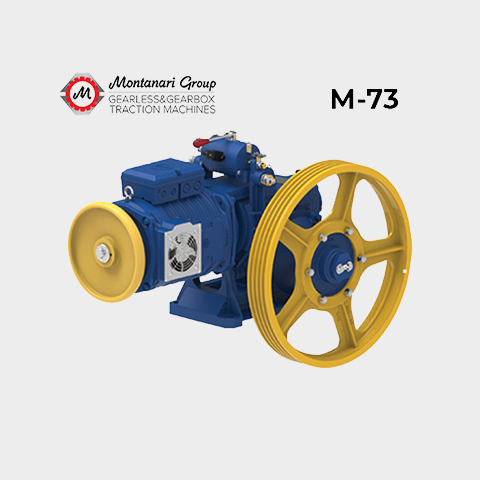

M73

M73 standard, 2200 kg charge statique.
M73H pour charge statique élevée sans support, 2700 kg charge statique.
M73S avec support, 3200 kg charge statique.
M73AL avec arbre longue, 2500 kg charge statique.
M73B avec frein auxiliaire (brake)
Application typique mouflage 1:1 480 kg – 1,0 m/s – 480 mm TP – 1/37 – 5 câbles de 10 mm – moteur 5.5 kW

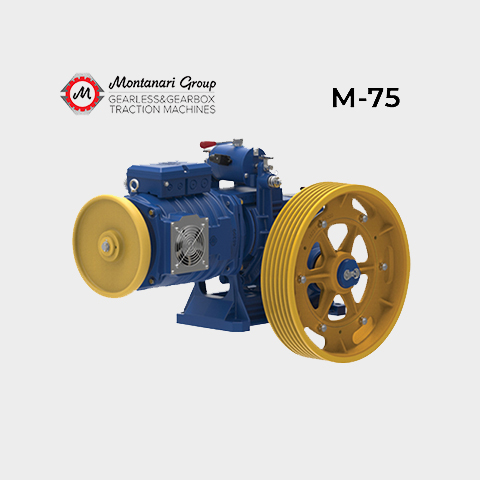

M75

M75 standard, 2000 kg charge statique.
M75H pour charge statique élevée sans support, 2700 kg charge statique.
M75S avec support, 3200 kg charge statique
M75AL avec arbre longue, 2500 kg charge statique
M75B avec frein auxiliaire (brake)
M75HB pour charge statique élevée sans support + frein auxiliaire
Application typique mouflage 1:1 630 kg – 1,0 m/s – 480 mm TP – 1/37 – 6 câbles de 10 – moteur 7,5 kW

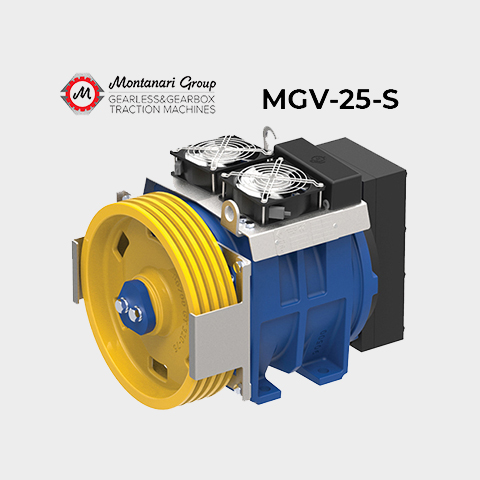

MGV25S

Le gearless MGV25S est le plus petit de la gamme MGV25.
Caractéristiques principales :
Charge statique: 1.800 kg
Charge: 700 kg max 2:1
Moment de torsion: 250 Nm
Poulie de traction: 160 – 210 – 240 – 320 mm
Poids gearless: 120 kg
Voltage: 360 – 210 V
Encoder: ENDAT – SINCOS – SSI – BISS

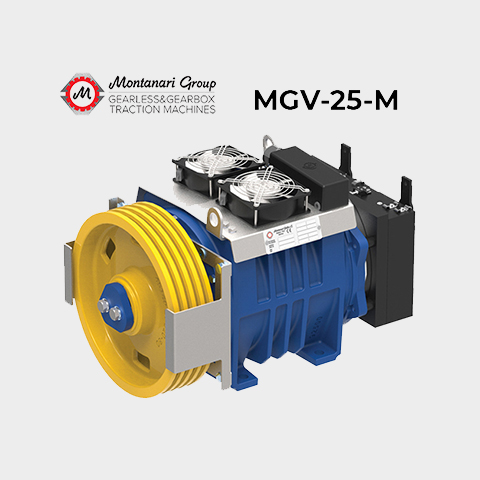

MGV25M

MGV25M gearless cylindrique
à aimants permanents pour ascenseurs sans salle machines. Caractéristiques principales :
Charge statique: 3.400 kg
Charge: 1.000 kg max 2:1
Moment de torsion: 385 Nm – S5 – 40%ED – 180 avv/h
Poulie: 210 – 240 – 320 mm
Poids gearless: 180 kg
Voltage: 360 à 210 V
Encodeur: ENDAT – SINCOS – SSI – BISS

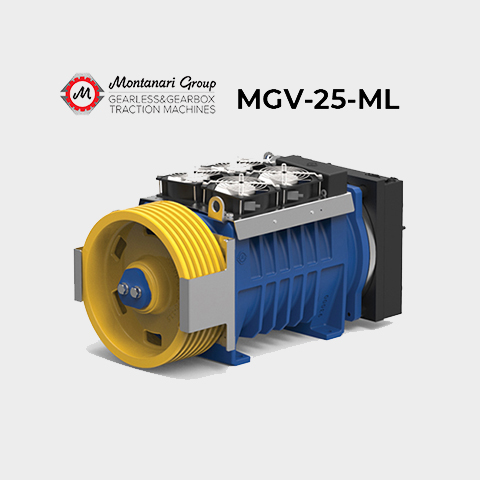

MGV25ML

Silencieux et efficace, le gearless MGV25ML de la gamme MGV25 est idéal pour installations jusqu’à 15 passagers Caractéristiques principales :
Charge statique: 3.400 kg
Charge: 1.200 kg max 2:1
Moment de torsion: 530 Nm – S5 – 40%ED – 180 avv/h
Poulie: 210 – 240 – 320 mm
Poids gearless: 220 kg
Voltage: 360 à 210 V
Encodeur: ENDAT – SINCOS – SSI – BISS

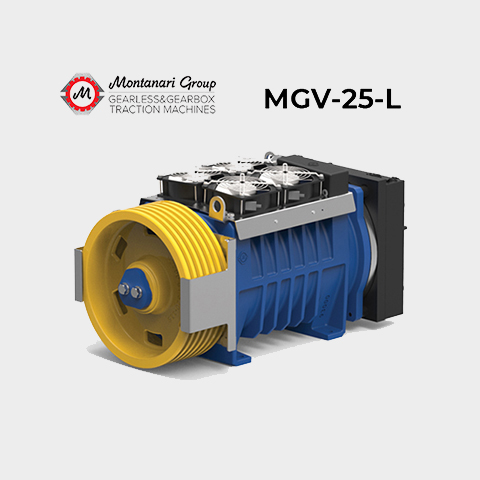

MGV25L

Silencieux et efficace, le gearless MGV25ML de la gamme MGV25 est idéal pour installations jusqu’à 15 passagers Caractéristiques principales :
Charge statique: 3.400 kg
Charge: 1.600 kg max 2:1
Moment de torsion: 630 Nm – S5 – 40%ED – 180 avv/h
Poulie: 210 – 240 – 320 mm
Poids gearless: 220 kg
Voltage: 360 à 210 V
Encodeur: ENDAT – SINCOS – SSI – BISS

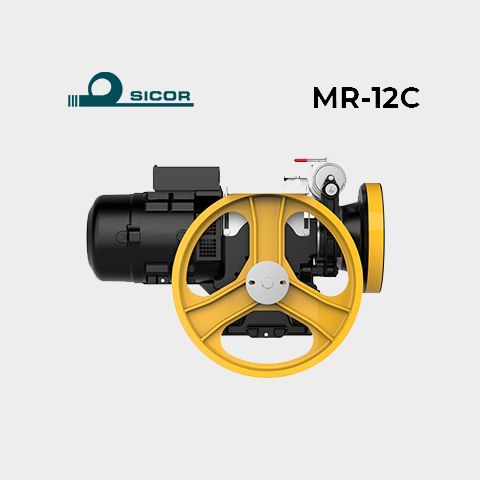

MR-12C

Caractéristiques principales :
Charge Statique Maximale : 25,5 kN – 2600 kg
Poids Maximal : 240 kg
Rapport de Réduction : 1/52; 1/45; 1/43; 2/53; 2/43
Capacité en Huile 3,8 L
Gamme de Puissance : 50 Hz › 2,7 ÷ 5,5 kW / 60 Hz › 4 ÷ 6 kW

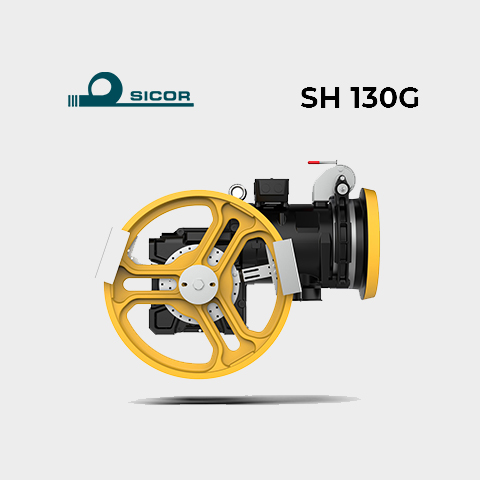

SH130G

Caractéristiques principales :
Charge Statique Maximale : 28,5 kN – 2900 kg
Poids Maximal : 250 kg
Rapport de Réduction : 1/52; 1/43; 1/37
Capacité en Huile 4,2 L
Gamme de Puissance : 50 Hz 5,5 ÷ ,7,5 kW / 60 Hz 6 ÷ 8,2 kW

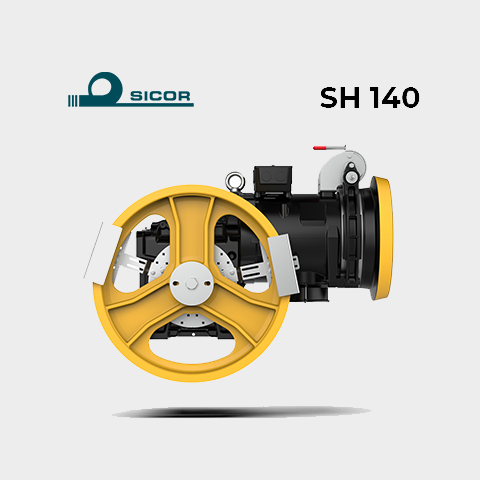

SH140

Caractéristiques principales :
Charge Statique Maximale : 32,4 kN – 3300 kg
Poids Maximal : 280 kg
Rapport de Réduction : 1/71; 1/59; 1/52; 1/45; 1/37; 2/71; 2/53; 3/47
Capacité en Huile 3,6 L
Gamme de Puissance : 50 Hz 2,6 ÷ 11 kW / 60 Hz 4 ÷ 12 kW

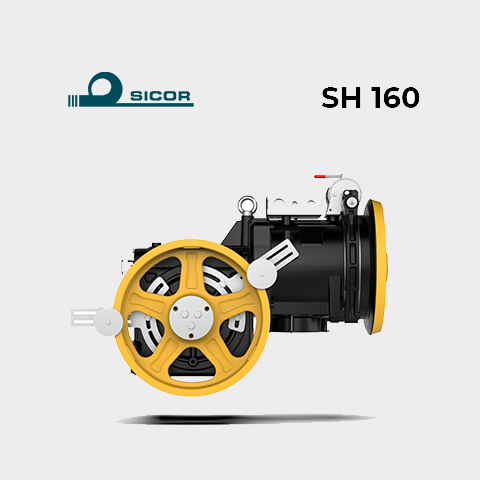

SH160

Caractéristiques principales :
Charge Statique Maximale : 42,2 kN – 4300 kg
Poids Maximal : 450 ÷ 470 kg
Rapport de Réduction : 1/55; 1/43; 1/35; 2/53; 2/43; 3/41
Capacité en Huile 9 L
Gamme de Puissance : 50 Hz 5,1 ÷ 20 kW / 60 Hz 5,5 ÷ 18 kW

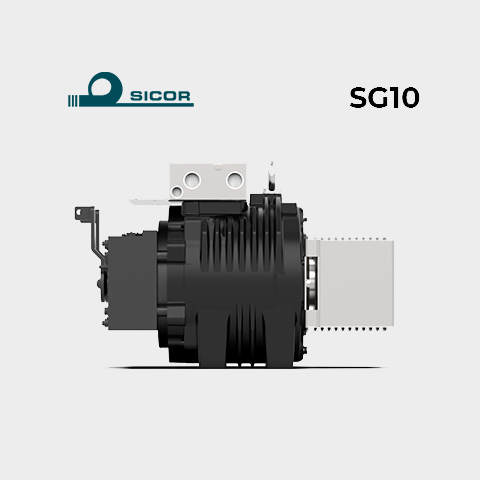

SG10

Caractéristiques principales :
Couple Nominal : 165 Nm (S3 40%)
Gamme de Puissance (min - max) : 2,1 – 5 kW
Charge Statique Maximum : 22,6 kN – 2300 kg
Poids Maximum : 142 kg
Tension Nominale du Moteur : 360 V – 208 V

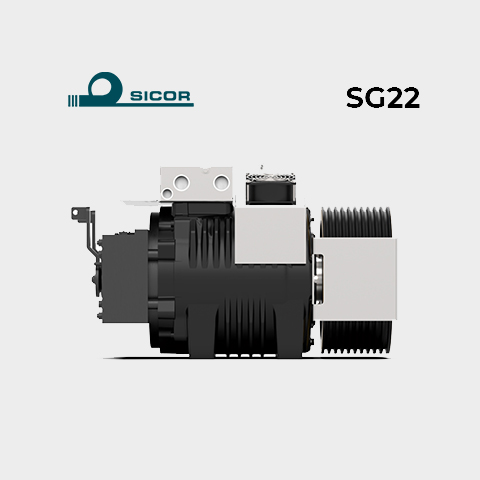

SG22

Caractéristiques principales :
Couple Nominal : 290 Nm (S3 40%)
Gamme de Puissance (min - max) : 3,1 – 8,8 kW
Charge Statique Maximum : 27,5 kN – 2800 kg
Poids Maximum : 163 kg
Tension Nominale du Moteur : 360 V – 208 V
